Schachcomputer Mephisto Modular MMV - PC/Computer Schnittstelle
Ein Schachcomputer USB-Schnittstellen Selbstbau-Projekt, für Schachspieler mit
der Lizenz zum Löten
Sie möchten gern ihre Schachpartien vom Mephisto Modular MMV auf den Rechner/PC übertragen, dann sind sie hier genau richtig!
Wichtig! Es handelt sich hierbei nicht um eine komplette
Rechner Steuerung des Mephisto Schachcomputers MMV.
Es geht hier aktuell “nur” um die Ãœbertragung einer Schachpartie vom Mephisto MMV auf einen Rechner/PC/Notebook.
Vorraussetzungen
- Ihr Schachcomputer Mephisto Modular MMV verwendet das 4-stellige LCD-Modul mit
7-Segment Display , auch manchmal als 8-bit Displaymodul bezeichnet.
( ! Hinweis ! Das Displaymodul der 6. Generation ist leider nicht geeignet !! ) - Sie verfügen über grundlegende Kenntnisse zum Arduino Controller
- Sie haben schon mal mit der Arduino IDE gearbeitet
- Sie können sicher Löten
- Das Microcontrollerboard ARD MEGA 2560 Pro von joy-it muss auf das Mephisto LCD Anzeigemodul aufgelötet werden.
- Den Arduino Programmcode ( erhalten Sie kostenlos per e-Mail)
- Das SchachPGN-Dateiformat ist ihnen vertraut.
- Softwaretool wie Putty, CoolTerm o.a. kostenloser serieller Terminal.
- Gesamt-Kosten nur ca. 32 €
Das sehr stark vereinfachte Funktionsprinzip
- Mit einem digitalen Ausgang steuert das Arduino Controllerboard die Pfeil-rechts Taste vom Mephisto MMV Logik Modul
und blättert damit eine gespielte Partie komplett durch.
- Mit seinen digitalen Eingängen liest das Arduino Controllerboard die Züge die im LCD-Display angezeigt werden mit.
- Diese erfassten Züge werden über den USB-Seriell Wandler an den Rechner übertragen.
( Sie brauchen keine serielle Schnittstelle , ein virtueller Comport ist in der Arduino IDE bereits enthalten)
Hier nun die sehr ausführliche Selbstbauanleitung
Lassen Sie sich von der Länge nicht abschrecken. Man könnte es auch reduzieren auf: Kaufen Sie sich den Arduino MEGA 2560 pro verlöten diesen mit ca. 36 Drähtchen auf dem LCD-Modul und laden den Programmcode auf den Arduino Controller hoch,fertig :-)

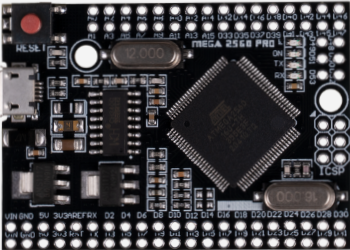

Mikrocontroller Arduino MEGA 2560 pro

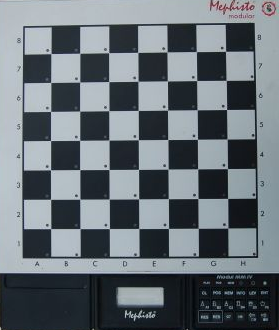

Mephisto MMV Schachbrett mit Modulen

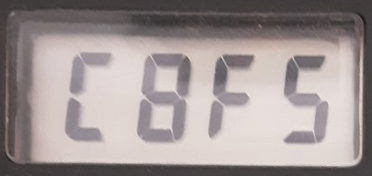

4-stelliiges 7- Segment Display
Nach getaner Lötarbeit können Sie die Partie Früchte wie folgt ernten ;-)

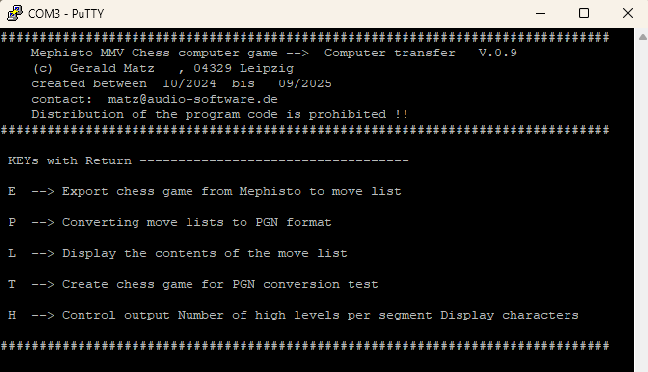

Der Startbildschirm nach Verbindung mit dem Mephisto MMV über Putty
Und wir starten mit der E - Taste den Partie Export vom Mephisto Modular
Video kann mit Diagonal Pfeil Symbol auf Vollbild vergrößert und mit
ESC-Taste wieder verkleinert werden.
Nachdem wie im Videozu sehen ist, die Partie vom Mephisto Modular exportiert und in das PGN Format gewandelt wurde, markieren Sie die PGN Schachzüge im seriellen Monitor von Putty,
kopieren diese in die Zwischenablage und fügen diese in eine PGN-Vorlagen Datei ein.
Fertig, damit haben Sie ihre Mephisto Modular Partie als PGN-Datei.
Sie können übrigens auch andere ebenfalls kostenfreie serielle Monitor Software wie
z.B. gleich den von der Arduino IDE oder aber
CoolTerm verwenden.

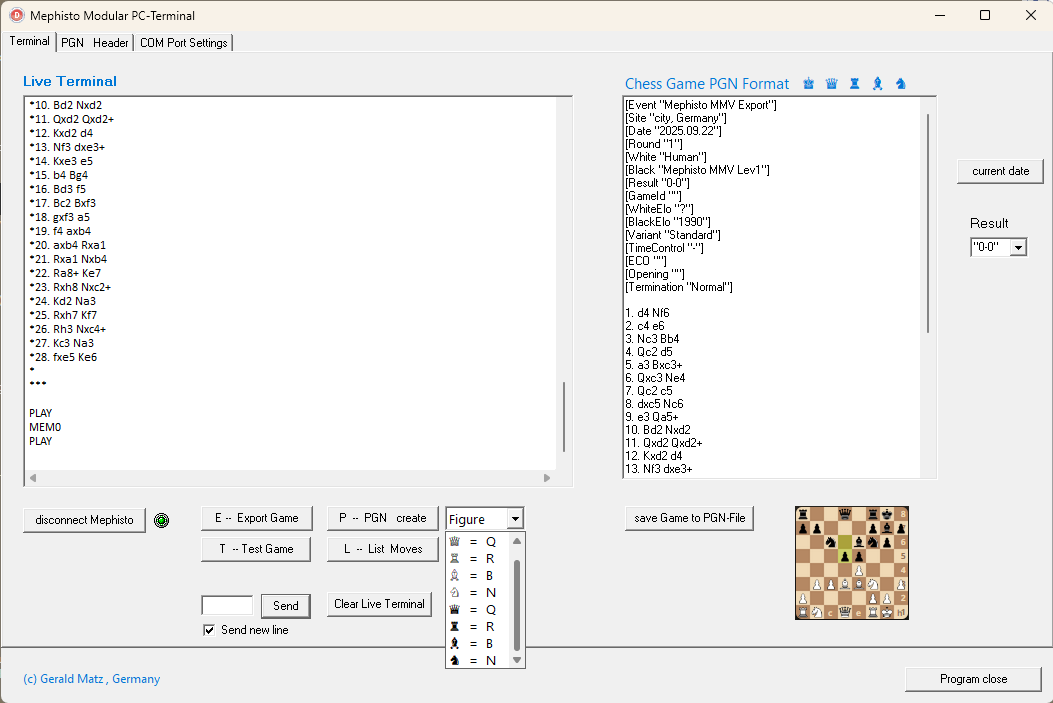

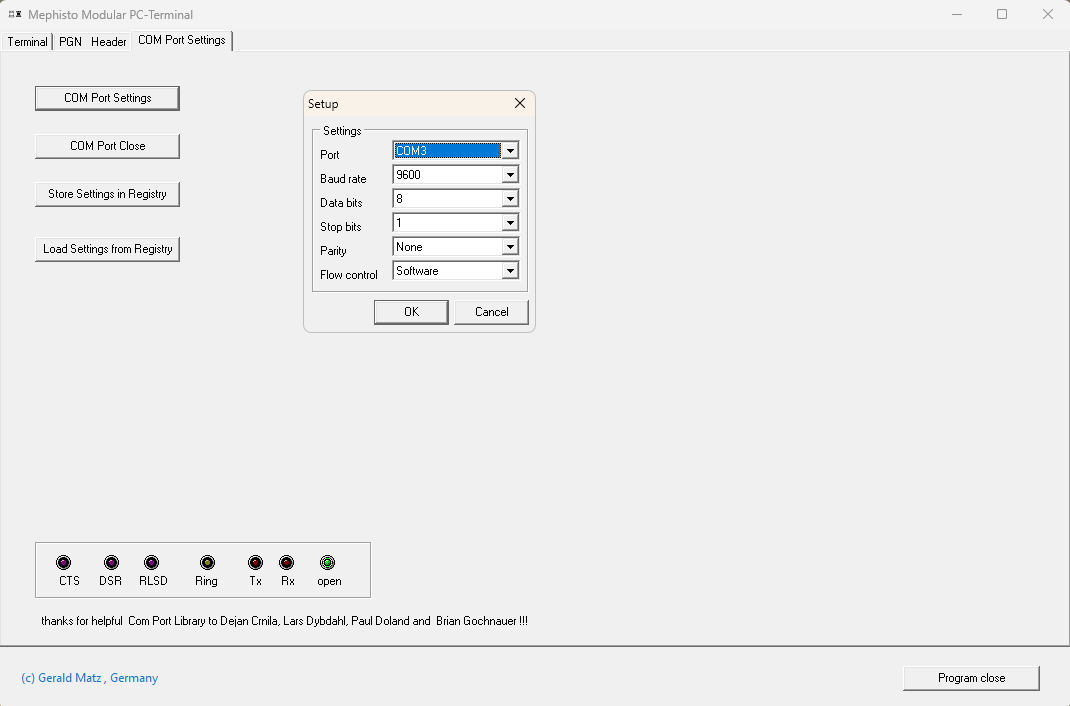

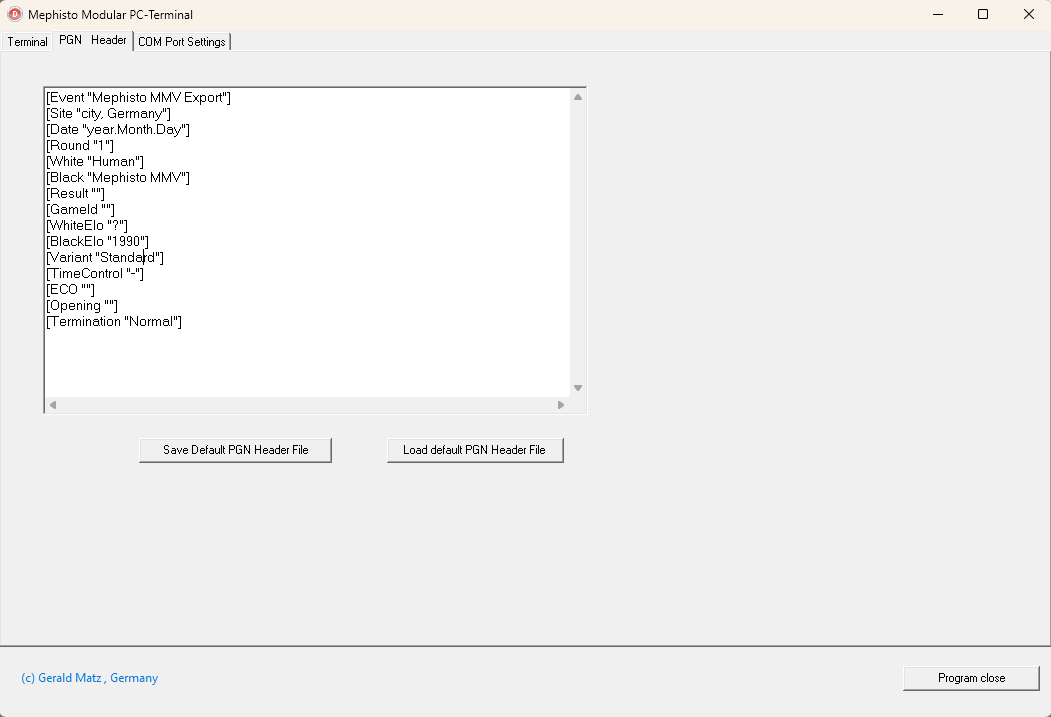

Bei den vielen Testpartien die ich prüfen musste, war mir das umherkopieren in eine PGN Vorlagendatei zu aufwendig und ich habe mir einen eigenen speziellen seriellen Monitor mit PGN Datei Speicherung in Delphi programmiert. (nur für Windows und kostet 24 € ( Brutto)! )
11011101001
1. e4 e5
2. Nf3 Nc6
3. Bc4 Nf6
4. O-O d6
7. d3 O-O-O
8. Nfd2 b5
9. axb6 a6
12. bxc8=Q Ka7
13.h3 Bf5
Sonstige Hinweise
- Da der Programmcode durchgehend auf dem Arduino läuft und es den virtuellen COM Port Treiber ( VCP - Driver Hersteller wch.cn USB-Serial CH340 Series) auch für Linux gibt, so können auch Linux Anwender dieses Selbstbauprojekt nutzen.
Rückfragen gern unter:
Bsp. Video Partie Export, Konvertierung und PGN Datei Speicherung mit Mephisto PC-Terminal Tool
Video kann mit Diagonal Pfeil Symbol auf Vollbild vergrößert und mit
ESC-Taste wieder verkleinert werden.
